事 業 案 内

Business Description / 型枠工事業

資材から現場施工まで、株式会社 田中建工

型枠工事

型枠工事とは、鉄筋コンクリート造の建物をつくる際に、
コンクリートを流し込むための「型」を組み立てる工事です。

病院やマンションなどの大きな柱や壁や梁など基本となる
部分は、鉄筋などで作られた骨組部分にコンクリートを
流し込んで
形成して行きます。
液体のようなコンクリートは、
決められた寸法の形に仕上げるには何らかの枠を作らなければ
なりません。
この型枠がしっかりしていないと建物の強度や
安全性に大きく影響します。型枠工事は建築の土台を支える、

非常に重要な工程です。
一般的な枠の材質は、熱帯材から
作られた合板や桟木などを使用し、
設計とおりに木造りの
枠(型枠)を作ります。

±３㎜以内の施工技術

図面との誤差を精度±3㎜以内におさめることが、型枠工事の重要な仕事になります。
これ以上の歪みが出ると、建物の強度や出来映えに大きな影響が出てしまいます。

型枠大工とは

型枠大工は、鉄筋コンクリート造の建物や構造物の強度・出来栄えを左右する、不可欠な「型」を作り上げる専門職です。

鉄筋コンクリートや鉄骨構造の建築現場で、コンパネと呼ばれるコンクリートパネルを精巧に加工し、

コンクリートを流し込む型を創る技術者を型枠大工と呼びます。
コンクリート構造物は、建築物の強靭な躯体を
創るだけでなく、外壁などに美しい意匠を表現するなど、
建築シーンには欠かせないものです、

それを創造するのが型枠大工です。

型を創る技術者

コンクリート造では、型枠大工が建物の形そのものを創り。躯体精度の良し悪しは
型枠大工の腕で決まるといっても過言ではありません。スケールの大きい建物を繊細な
技術で造り上げる型枠大工は、とても魅力的なお仕事です。

型枠工事の流れ

❶ 拾い出し（型枠加工図の作成）

図面から建物の寸法や形状を拾い出して、加工図を作成します。加工図に合わせて必要な資材の準備をします。

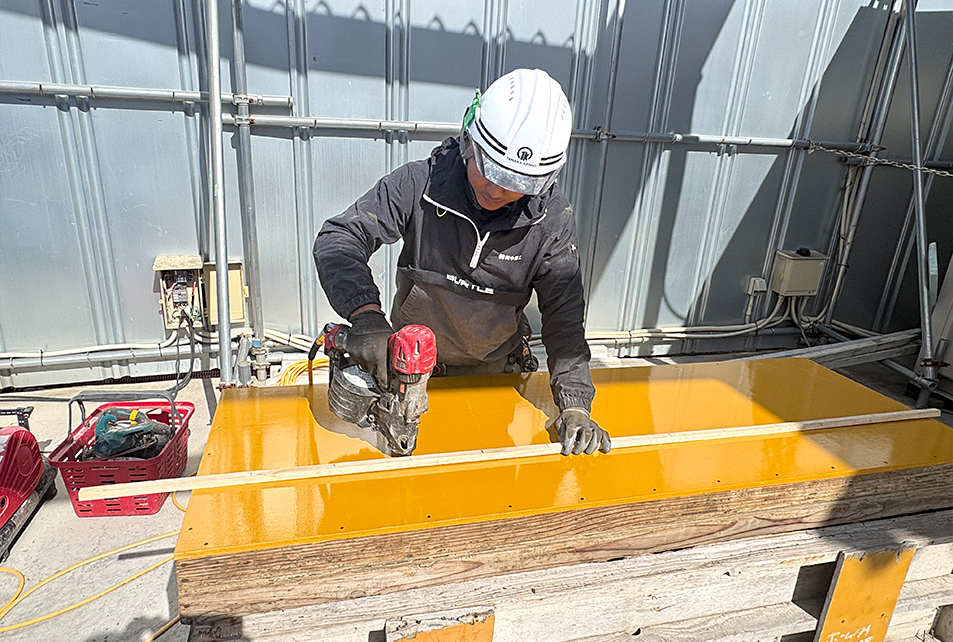

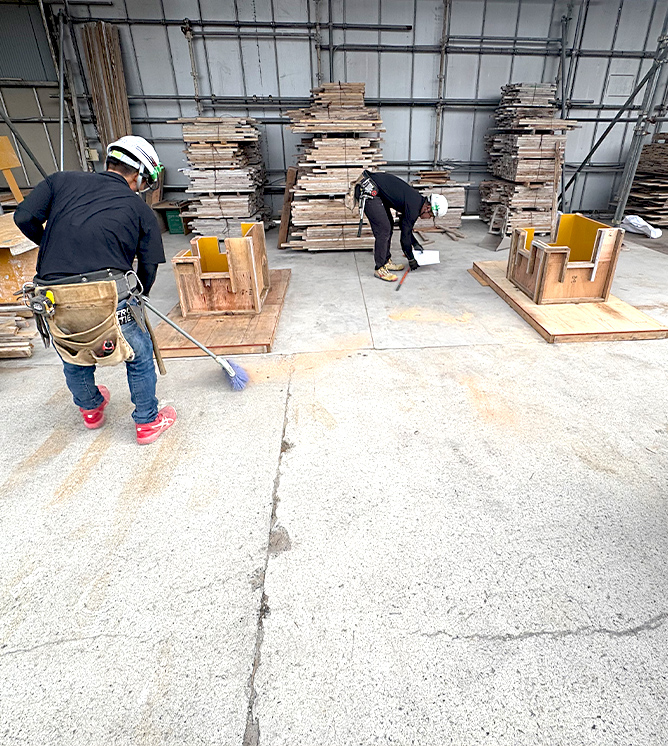

❷ 加　工

加工図をもとにベニヤ板・角材を切断して、型枠を製作
します。

❸ 墨出し・敷桟

施工図をもとに柱や壁の位置や厚さを、「墨つぼ」を使ってコンクリート床面に正確に墨出しします。その後、型枠を建てる土台となるところに桟木を敷いて高さを
合わせていきます。

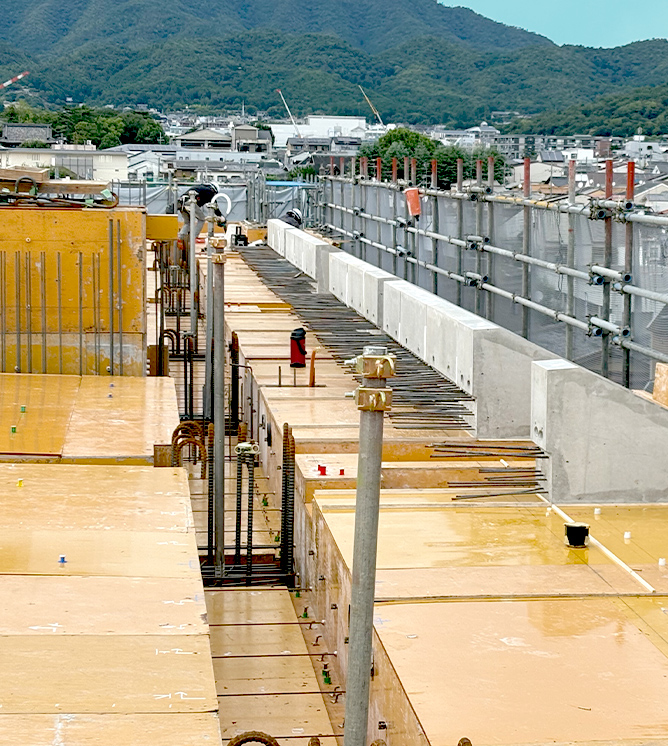

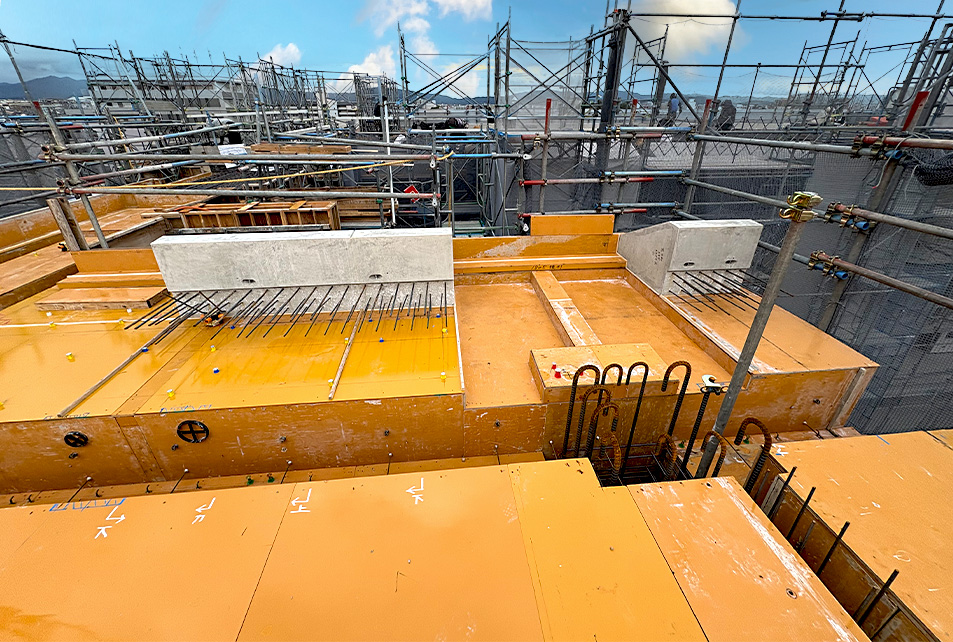

❹ 型枠の建て込み

墨出しした印に合わせて型枠を建てていきます。型枠の建て込みの精度が建物全体の仕上がりを決定する大変重要な
作業となります。

❺ コンクリート打設

組み立てた型枠の中に生コンクリートを流し込みます。コンクリートの打設は別職種が行いますが、 打設前と打設中の点検は型枠大工の仕事です。

❻ 型枠の脱型（解体）

コンクリートが固まったら、組み立てた型枠を
取り外します。
